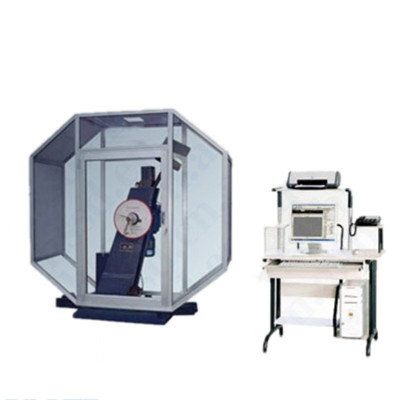

一、描述
該機按照ISO14556:2000《Steet-charpy V-charpy V-notch pendulum impact test-Instvumented test method》;GB/T19748-2005《金屬夏比V型缺口落錘沖擊試驗機儀器化試驗方法》;GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》中的有關要求研制。通過測試沖擊力值、采集與分析沖擊過程數據、繪制能量變化曲線,給出材料斷裂不同階段明確物理學意義與解釋,為研究、分析材料斷裂過程的行為,提供詳細準確的數據。智能儀器化沖擊試驗機將是現用普通沖擊試驗機的替代和發展方向。
二、技術特點
1.主機架底座與立柱一體化設計、整體鑄造加工,剛性好,提高試驗的穩定性;
2.擺軸采用簡支梁方式支承,軸承徑向載荷分布合理,大大減小軸承摩擦帶來的能量損失;
3.采用雙級標準減速電機提錘,掛擺裝置采用液壓緩沖,掛擺平穩;
4.擺錘圓形擺體設計,保證了打擊中心準確,擺錘力矩精確;
5.沖擊刀采用螺釘安裝固定,更換簡單方便;
6裝有**防護銷,并且配備了全封閉防護罩;
7.微機控制,按指令完成取擺、沖擊、自動揚擺、再?zèng)_擊多次試驗的全過程。
8.試驗機安裝測力傳感器和角位移傳感器,具有高速采樣、存貯和運算功能;
9.微機通過數據分析及軟件處理,可以獲取:力-時間、位移-時間、能量、時間、力-位移、能量-位移等曲線;
10.可提供:沖擊速度、沖擊時間、沖擊能量、吸收能量、位移、裂紋形成能量、裂紋擴展能量、屈服力、屈服時間、屈服位移、屈服能量、*大力、*大力時的時間、*大力時的位移、*大力時的能量、不穩定裂紋擴展起始力、不穩定裂紋擴展終止力、不穩定裂紋擴展終止位移、不穩定裂紋擴展起始能量、不穩定裂紋擴展終止能量等多個特征值。
三、主要技術指標
規格型號 | JBW-300H | JBW-450H | JBW-750H |
沖擊能量 | 300J | 450J | 750J |
標度盤刻度范圍及分度值 | 0-300J 每小格分度值2J | 0-450J 每小格分度值3J | 0-750J每小格分度值5J |
擺軸軸線**打擊中心的距離 | 750mm | 800mm | 825mm |
*大沖擊速度 | 5.2m/s | 5.4m/s | 5.5m/s |
試樣支座跨距 | 40+0.2mm | ||
試樣支座端部圓弧半徑 | R1+0.5mm | ||
沖擊刀刃圓弧半徑 | R2-2.5,R8 | ||
沖擊刀夾角 | 30° | ||
沖擊刀厚度 | 16mm | ||
試樣規格 | 10×10×55mm | ||
測力傳感器精度 | ≤±1%FS | ||
角位移傳感器分辨率 | 0.1° | ||
