一、產品性能特點

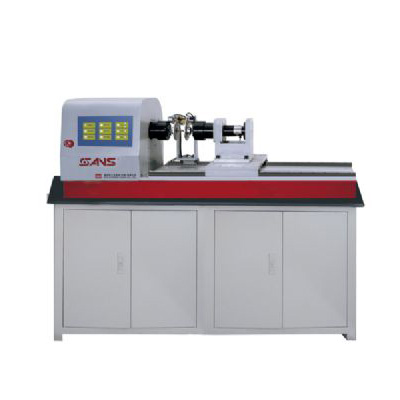

NDS系列數顯式扭轉試驗機本試驗機是根據GB/T2611-2007《試驗機通用技術要求》和GB/T10128-1998 《金屬室溫扭轉試驗方法》標準制造。適用標準:國標、ASTM、等國內外標準。本機外形美觀、操作方便、性能穩定可靠。

本公司生產的微機控制扭轉試驗機結合國外先進控制技術、精美的外觀設計。采用臺灣ABBA公司高精度超寬直線導軌和超厚主機鋼板構成高強度主機,應用臺灣東元交流伺服電機做為輸出動力源傳遞給**擺線針輪減速系統從而實現了高性能的扭矩和扭轉角度的輸出和控制。

控制系統采用全新HST-600全數字采集系統及高精度扭矩傳感器構成測量系統?？蓪?shí)現自動求取*大扭矩、抗扭強度等數據和指標。本機無污染、噪音低,效率高,具有較寬的調速范圍。本機適用于各種金屬、非金屬及復合材料的扭轉性能指標的測試,完全符合**相關標準的要求。

該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、汽車制造、減震系統等行業的材料檢驗分析,是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

二、 主要技術指標

產品名稱

NDS數顯式全自動材料扭轉試驗機

產品型號

NDS-500

NDS-1000

NDS-2000

NDS-3000

NDS-5000

*大試驗力N/m

500

1000

2000

3000

5000

試驗機級別

1級

試驗力測量范圍

2%-**FS

扭矩力值相對誤差

≤示值的±1%

力分辨率

1/50000

扭轉角度測量裝置

光電編碼器

扭轉角度示值相對誤差

≤示值的±1%

扭轉角度分辨率(°)

0.05-999.9°/min無級調速

扭轉速度相對誤差

≤示值的±1%

控制方式

速度控制

數據采集出來方式

單片機自動采集處理數據、打印

**保護裝置

機械限位保護和軟件過載保護

兩夾頭件*大間距

300

550

600

650

試驗機外罩

全噴塑處理

主機外形尺寸

1200x390x1169

1420x390x1169

1470x390x1200

1924x690x1512

主機電源

0.5kW/AC220V±10%

1kW/AC220V±10%

1.5kW/AC220V±10%

5kW/AC220V±10%

主機重量(Kg)

340

580

860

2150

三、 試驗機主機配置

l  高精度角度編碼器一只

l  高強度扭轉試驗機主機一臺(臺式結構,整機噴塑處理)

l  高精度交流伺服調速系統及交流流伺服調速電機各一套

l  臺灣ABBA精密直線導軌兩套

l  **針線擺輪減速機一套

l  1000N/m高精度扭矩傳感器一支

l  試驗機專用扭轉輔具一套

性能和特點:

CTT1202微機控制材料扭轉試驗機是電子技術與機械傳動相結合的新型材料試驗機,它具有寬廣準確的加載速度和測力范圍,對載荷、變形、位移的測量有較高的精度和靈敏度,還可以進行等速加載、等速位移的自動控制試驗。

該系列機型主要適用于扭矩低于200Nm的金屬材料扭轉試驗。

1:采用高速DSP平臺,其高集成度、強大的控制、數據處理能力、高可靠性,是采用其它處理器的試驗機所無法比擬的。

2:可進行扭矩、扭角等速率控制及保持。

6: USB1.1通訊,通訊速率為12Mb/s,采用全速模式,批量傳輸方式。

7: 系統板采用4層PCB獨特抗干擾布線方法,抗干擾能力強。

8: 除電源接口外,其它接口一律采用標準USB式接口,即插即用接口此種接口可實現熱插拔,即具有即插即用功能。接口特性可由軟件在線設置。使得各接口布局工整合理,插拔方便。

9: 整個控制系統具有很高的性價比、高可靠性。

10:采用微機控制全試驗過程,實時動態顯示扭矩、扭角、標距扭角、扭轉速度和試驗曲線。

11: 采用微機進行數據處理分析,試驗結果可自動保存,試驗結束后可重新調出試驗曲線,通過曲線遍歷重現試驗過程,或進行曲線比較、曲線放大。

12: 全中文的Windows平臺下的試驗軟件,具有很強的數據和圖形處理功能, 可即時打印出完整的試驗報告和試驗曲線。

13:具備完善的超載保護、急停等**保護功能。

技術參數:

型號 CTT1202

測量參數

*大扭矩 200Nm

扭矩測量范圍 2 Nm -200 Nm

試驗機級別 1級/0.5級

扭矩示值相對誤差 ±1%(1級)/±0.5%(0.5級)

扭矩分辨力(Nm) *大扭矩的1/300000

扭轉角測量范圍 0-10000°

控制參數

扭轉角示值相對誤差 ±1.0%

扭轉計扭角分辨力 0.0045°

扭轉計扭角示值相對誤差 ±1.0%

扭轉速度 6°/min -720°/min

扭轉速度相對誤差 設定值的±1.0%以內

夾頭間*大距離 300mm

試樣平行段直徑 φ6mm-φ16mm

其它

電機功率 0.2 kW

電源 220±10%V/50Hz

機器外形尺寸 1000mm×520mm×500mm

機器重量 300kgHST-N600扭轉試驗機專用試驗測控顯示系統一套

四、功能介紹

1、自動停機:試樣破壞后,移動橫梁自動停止移動

2、顯示方式:試驗過程動態實時顯示扭矩力、扭轉角量、扭轉速度速度、峰值、試驗狀態等實時在同一液晶屏幕上顯示

3、限位保護:具有程控和機械兩級限位保護功能

4、過載保護:當負荷超過額定值的3～5%時設備自動停止工作。
