一、主要用途
本款試驗機可對金屬、非金屬及復合材料進行力學性能測試和分析研究,廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業,以及高等院校、科研機構、技術監督、質檢站所等部門。
可根據GB/ISO/ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破,可檢測材料的屈服強度、抗拉(壓、彎)強度、延伸率、非比例強度、彈性模量等參數。

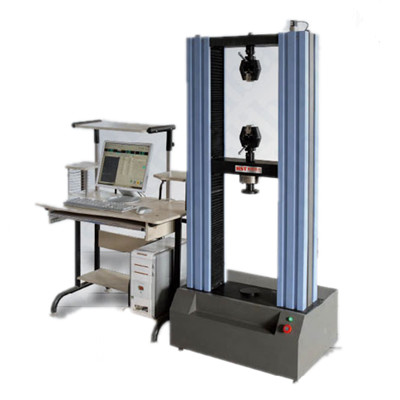

WDW微機控制電子**試驗機(門式)的控制系統軟件采用基于WINDOWS操作系統作為平臺,具有運行速度快,界面溫和,操作簡單等特點,可滿足不同材料的試驗測量需要。如有特殊要求,軟件可定做,并可按用戶要求擴展軟件功能。
二、測量系統
負荷測量:采用0.05%FS高穩定性、高精度輪輻式拉壓傳感器,配以高性能的測量放大系統,保證了試驗力的高分辨率。
試樣變形測量:通過大變形測量系統或電子引申計(小變形測量),采用24位A/D轉換單片機采集系統,經計算機控制數據處理,實現試樣的變形測量。
位移測量:采用2000P/R高精度光電編碼器與精密絲杠同軸轉動,通過數字電路實現衡量位移(即上下夾頭相對位移)的測量。
三、傳動控制系統
WDW微機控制電子**試驗機(門式)采用雙空間門式結構,上空間拉伸,下空間壓縮、彎曲。主機部分由立柱、上橫梁、中橫梁、工作臺組成門式框架,調速系統安裝在工作臺下部,由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉,滾珠絲杠副驅動中橫梁,帶動拉伸附具(或壓縮、彎曲附具)上下移動,實現試樣的加荷和卸載。該結構具有高剛度、**率、傳動穩定等優點。
四、試驗力控制系統
WDW微機控制電子**試驗機(門式)的試驗力控制系統采用計算機結合先進的電子技術、實現標準化、單元化控制,具有加載平穩、測量準確、采集頻率高等特點。自動采集處理試驗數據,繪制多種曲線并打印試驗報告。
五、保護裝置
具有過載、過流、漏電等保護功能。
六、詳細參數列表
產品名稱 | WDW微機控制電子**試驗機(門式) | |||||||
產品型號 | WDW-5 | WDW-10 | WDW-20 | WDW-50 | WDW-100 | |||
結構形式 | 門式結構 | |||||||
*大試驗力(KN) | 5 | 10 | 20 | 50 | 100 | |||
試驗力級別 | 1級 | |||||||
試驗力測量范圍 | 2%--**FS | |||||||
試驗力示值相對誤差 | ≤示值的±1% | |||||||
力分辨率 | 1/300000 | |||||||
位移測量裝置 | 光電編碼器 | |||||||
位移示值相對誤差 | ≤示值的±1% | |||||||
位移分辨率 | 0.01 | |||||||
位移速率調節范圍(mm/min) | 0.05-500無極調速 | 0.05-300無極調速 | ||||||
**保護裝置 | 機械限位保護和軟件過載保護 | |||||||
有效拉伸空間 | 800 | 700 | 650 | |||||
有效壓縮空間 | 750 | 650 | 600 | |||||
有效試驗寬度 | 350 | 400 | 450 | |||||
楔形夾具夾持方式 | 手動加緊 | |||||||
壓縮附具 | 壓盤直徑φ120或定制 | |||||||
主機外形尺寸 | 690×380×1650 | 690×380×1650 | 690×380×1650 | 755×355×1780 | 825×600×1950 | |||
主機電源 | 0.5KW/AC220V±10% | 0.5KW/AC220V±10% | 0.5KW/AC220V±10% | 0.75KW/AC220V±10% | 1KW/AC380V±10% | |||
主機重量(KG) | 320 | 320 | 340 | 420 | 560 | |||
