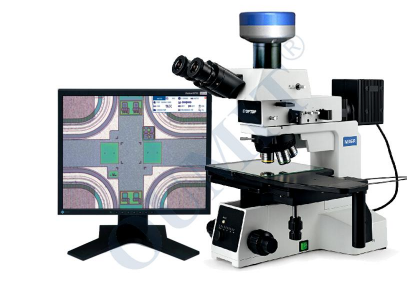

寬視場鉸鏈?zhǔn)饺坑^察筒

正像鉸鏈三目觀察筒，所成像的方位與物體實際方向相同，物體移動的方向跟像面移動的方向相同，便于觀察與操作。

大行程移動平臺設計

采用6寸平平臺設計，行程158×158mm，可適用于對應尺寸的晶圓或FPD檢測，也可用于小尺寸樣品的陣列檢測。

高精度物鏡轉換器

轉換器采用精密軸承設計，轉動手感輕巧舒適，重復定位精度高，物鏡轉換后的同心度也得到較好的控制。

**、穩重的機架結構設計

工業檢測級顯微鏡鏡體，低重心、高剛性、高穩定性金屬機架，保證了系統的抗震能力與成像穩定性。

其前置低手位粗微調同軸調焦機構，內置100-240V寬電壓變壓器，可適應不同地區的電網電壓。底座內部設計有風循環散熱系統，長時間使用也不會使機架過熱。

光學系統：無限遠色差校正光學系統

目鏡：高眼點平場目鏡，PL10X，線視場φ22mm，配十字刻劃標尺。

觀察筒：正像，鉸鏈?zhǔn)饺浚?0°傾斜，分光比：三目**

照明系統：帶可變視場光闌與孔徑光闌，均可調中心；帶濾色片插槽與偏光裝置插槽；帶斜照明切換拉桿。反射照明12V100W，光強連續可調。

調焦機構：粗微調同軸，帶粗調上限位、松緊調節裝置和隨機限位裝置

粗調行程：33mm（焦后1mm），微調精度：0.001mm

物鏡轉換器：內定位、內傾式、五孔明暗場物鏡轉換器 帶DIC插槽

LMPL無限遠長工作距明暗場金相物鏡5X、數值孔徑0.15、工作距離11.8mm

LMPL無限遠長工作距明暗場金相物鏡10X、數值孔徑0.30、工作距離11.0mm

LMPL無限遠長工作距明暗場金相物鏡20X、數值孔徑0.45、工作距離4.0mm

LMPL無限遠長工作距明暗場金相物鏡50X、數值孔徑0.55、工作距離7.8mm

LMPL無限遠長工作距明暗場金相物鏡100X、數值孔徑0.80、工作距離2.1mm

三層機械移動平臺，反射行程158x 158mm，透射行程：100x100mm，玻璃工作臺，右手位X、Y移動手輪，帶離合器手柄，可快速移動

高清工業相機OMT-918M（帶測量）

1.采用FPGA+ARM架構的嵌入式系統。運行LINUX3.10操作系統。

2.雙核Cortex-A9處理器，主頻速度為1Ghz和高達1GbDDR3內存。

3.采用1/2英寸背光式CMOS Sensor。

4.高達200萬高速圖像采集，分辨率為1920×1080@60fps

5.兩個USB接口，可連接無線鼠標或者鍵盤。

6.靈活的標定方式。mm、um、miI可任意選擇。

7.自帶智能取點功能大限度保證測量的一致性。

8.測量圖像和數據可保存。

測量功能:兩點間、點到線、三點圓、圓心距、同心圓、點到圓、線到圓、平行線、矩形、角度、弧度、多邊形

數據保存:帶測量結果圖像或excel數據保存

測量方式:鼠標操作，智能選點/手動選點

接口:2個usb接口?？蛇B接U盤、無線鼠標或鍵盤

三星液晶顯示器22寸，1080P
