JTL-50FT型光纖陀螺測斜儀是采用高精度光纖陀螺作為測量元件的新型測斜儀器，是針對磁性礦區及鐵套管中測量鉆孔斜度和方位及工具面角而專門設計的新型高精度數字鉆孔測斜儀，用于磁性礦區及下了鐵套管或定向孔的頂角和方位角及工具面角的高精度測量，同時準確地測量鉆孔深度；廣泛應用于冶金、工程、水文、油田、煤田、地質等鉆孔測井領域。

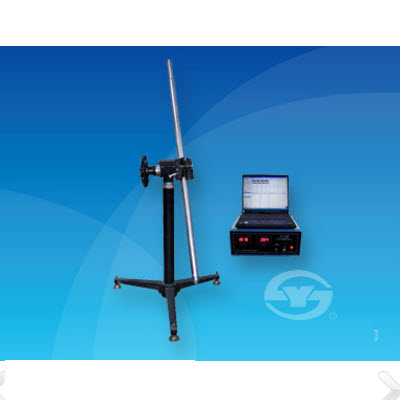

    儀器由地面控制箱、測斜探管、避震全流引鞋和筆記本電腦等組成，設計為便攜式；配有專用軟件可顯示和打印鉆孔測斜數據表、繪制鉆孔平面、剖面、側面投影圖以及空間軌跡圖。

一、主要技術指標和參數

1、測量范圍：

     頂角：           0°～50°

     方位角：         0°～360°

     高邊工具面角：   0°～360°

     方位工具面角：   0°～360°

2、測量精度：

     頂角測量誤差：   ≤±0.2°

     方位角測量誤差:  ≤±2° (頂角3°～50°)

                      ≤±3° (頂角1°～3°)

     高邊工具面角：   ≤±1° (頂角3°～90°)

     方位工具面角：   ≤±2° (頂角0°～50°)

3、測量深度：        1500米 (溫度< 60℃)

4、耐壓：            25MPa

5、測量方式：        定點測量

6、電源：            單相交流220V±10%/50HZ

7、整機功耗：        約75W

8、環境溫度：        -10℃～55℃

9、儀器使用電纜:     四芯電纜（內阻 < 85Ω/100m）

10、外形尺寸及重量:

      井下測量探管： Φ54mm×1680 mm (可訂制Φ50mm×1680 mm)

      地面控制箱：   370mm×160mm×290 mm / 6kg。

三、基本工作原理和特點

1、光纖陀螺是一種利用光學SAGNAC效應來實現角速率測量的先進元件，主要應用在導彈導航與制導、艦艇導航與姿態控制、定位定向系統。與常規機電陀螺相比具有全固態結構、啟動時間短、動態范圍大、可靠性高、壽命長的特點。

2、本儀器采用高精度的光纖陀螺作為方位角測量元件，體積小、壽命長、

抗沖擊和振動、零點漂移小。是磁性礦地區和鐵套管的鉆孔中測量方位角*理想的定向傳感器，即避免了動力調諧陀螺的缺點又完善了動力調諧陀螺的優點。

3、本儀器采用高精度的雙軸傾角傳感器作為頂角的測量器件，經24位AD采樣、數據處理后得到頂角數據。

4、優化的工具面角測量方法，可以在磁性及非磁性礦區中準確的測量方位工具面角和高邊工具面角。

5、應用*優化數字信號處理進行測量系統的優化，準確測量頂角和方位角，使測量結果達到高精度的要求；應用動態補償技術**陀螺儀的零點漂移，實現零漂移高精度測量。

6、應用現代數字通信長線傳輸技術，實現長電纜數字信號可靠傳輸，提高了儀器的抗干擾能力。

7、不需要地面定向，可以隨時測量鉆孔的真北方位角，省時省力，保證測量精度。

8、由地面控制箱頂角、方位、工具面角和深度信號混合后傳**計算機。

9、計算機地面數據處理、顯示、保存并實時畫出平面投影，可打印三維軌跡圖。
